聽說逆變器還嫌事還不夠多，最近又攤上大事了，還管起電網的質量來了。光伏發展這么多年，電網環境的好屋頂很少了，剩下很多屋面要么功率因素低，要么諧波含量高，逆變器的安裝環境也越來越惡劣，有時候會出現逆變器停機、重啟、降功率、沒有輸出等故障，但檢測時，組件、逆變器和并網柜等設備都是正常的，查不到原因，系統過一段時間又自動恢復正常。可能的原因就是電網出現短時間的電能質量故障。
電網的電能質量包括：電壓偏差、電流偏差、頻率偏差、電壓波動或者閃變，三相不平衡，暫時或者瞬態過電壓，波形畸變，電壓暫降等等。據統計，電網電能質量對光伏系統的安全和發電量影響很大，當電網電壓劇烈波動時，逆變器調整能力有限，有可能造成光伏逆變器經常重啟，嚴重的情況還有造成逆變器內功率器件過壓炸機，電解電容過流爆開。
在電網質量較差的地方安裝光伏系統，需要實時監控，并對電網的參數進行實時監控。故障錄波是一種調度端電網故障診斷系統，當系統發生故障時，自動地、準確地記錄故障前、后過程的各種電氣量的變化情況，通過對這些電氣量的分析、比較，有針對性地采用改善措施，提高電力系統安全運行水平。

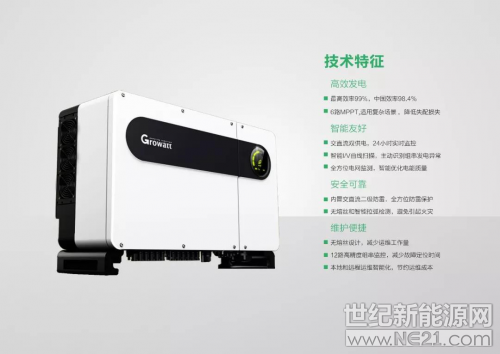

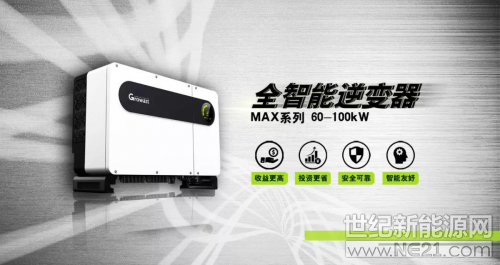

經過長時間現場調研，古瑞瓦特收集了光伏系統電網側可能出現的各種問題，并加以整理創新，開發出新一代MAX 60-100K系列逆變器，帶電網故障錄波功能，一旦逆變器出現報錯故障，自動錄制報錯時刻前后的一個半周期的電壓或者電流波形，記錄電壓、電流、功率等參數，便于排查故障問題。具體設置步驟如下：

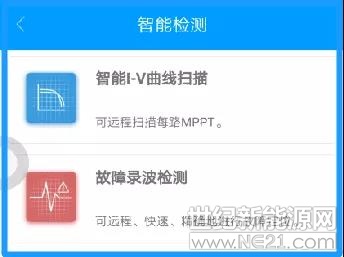

1、選擇智能檢測
2、選擇故障錄波檢測
?

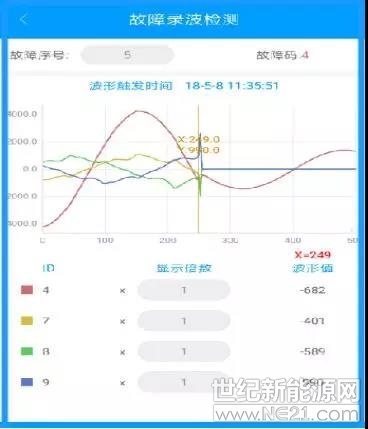

3、故障錄波的波形圖
上圖形默認顯示參數為4、7、8、9，含義分別是R相電壓、R相電流、S相電流、T相電流，顯示參數可通過上位機ShineBus或手機APP來設置。
山東某項目現場不斷出現某規格逆變器IO板損壞，逆變器本身的現有數據查不出來緣由，通過技術人員趕赴現場查看情況和監控實時數據，分析逆變器損壞原因。
現場有一臺礦熱爐，功率約800KVA，屬大型工業設備；現場交流配電圖片：

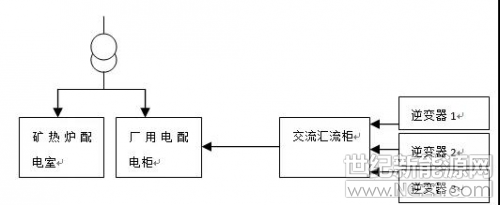

交流配電系統圖
礦熱爐開機前：逆變器側，電流THDi4.9%稍高，電壓THDU0.9%正常，逆變器能正常工作。

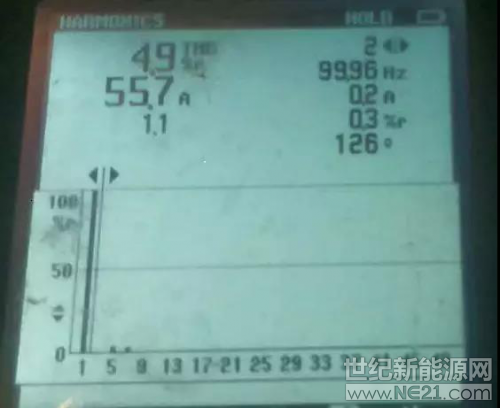

電流總畸變率4.9%

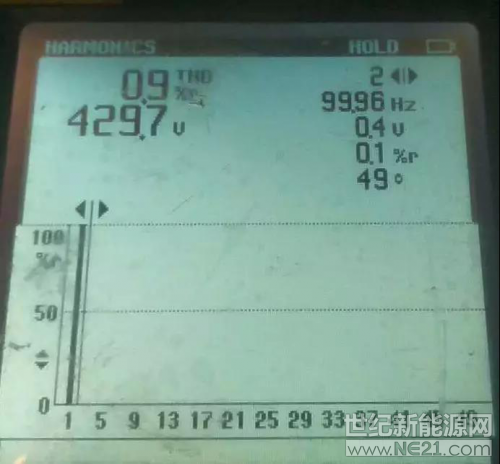

電壓總畸變率0.9%
礦熱爐開機后：逆變器側電網質量急劇下降，電流THDi23.3%，電壓THDU9.5%

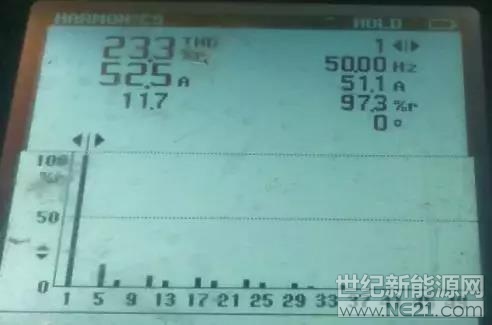

電流總畸變率23.3%

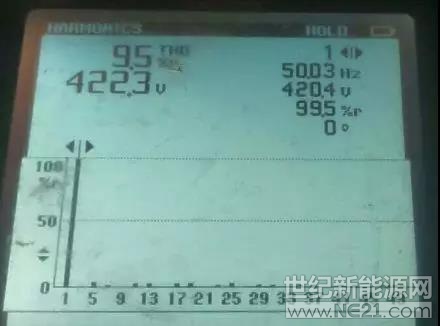

電壓總畸變率9.5%

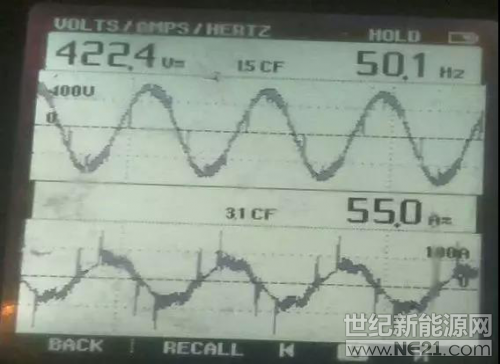

并網點電壓、電流波形圖
1、礦熱爐開啟前，電網質量優良（THDU為0.9%），此時逆變器工作良好；
2、礦熱爐開啟后，電網質量明顯下降（THDU為9.5%），此時逆變器工作受到嚴重影響；
3、電網中若存在較高含量的高次諧波，會造成逆變器內部部分電容和電阻器件長期承受非常大的沖擊，容易造成器件損壞。
由于分布式光伏沒有補貼指標，工商業電價高，投資安裝光伏比較劃算；但如果屋頂業主不是投資方，則有可能產生一些糾紛，如電網諧波過大、三相電壓相差較大、瞬態過電壓、波形畸變、電壓暫降等，都有可能會引起逆變器停機或者重啟，減少發電量，從而影響電站收益，但傳統的配電柜沒有記錄功能，也不方便分析，電網故障就像一個黑盒，責任不好認定，這時候就需要一個監控裝置，來記錄故障狀態。古瑞瓦特MAX系列逆變器增加這個電網故障錄波功能之后，就很容易厘清責任，能實現遠程、快速、精確的故障定位，根據故障類型，采取相應的措施，如增加電能質量改善的設備，有源濾波器APF靜止無功發電器SVG等，提升系統發電量，減少了售后運維成本。
