AGF-D系列光伏直流柜采集裝置
1概述
AGF-D光伏直流柜采集裝置，主要用于光伏直流柜內，配合外部霍爾傳感器對匯流箱輸出電流電壓等進行測量，同時可以監控直流柜內斷路器、防雷器狀態。表內自帶溫度傳感器可以輔助測量柜內溫度，配合繼電器輸出可以實現自動溫控的柜內強制鼓風冷卻功能。裝置帶有RS485接口可以把測量和采集到的數據和設備狀態上傳。

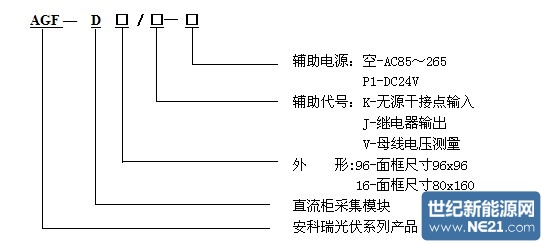

2產品命名

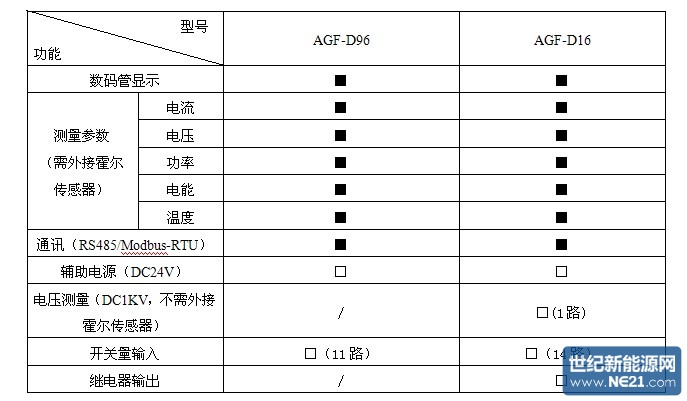

3產品功能
注：■為標配功能；□為選配功能。

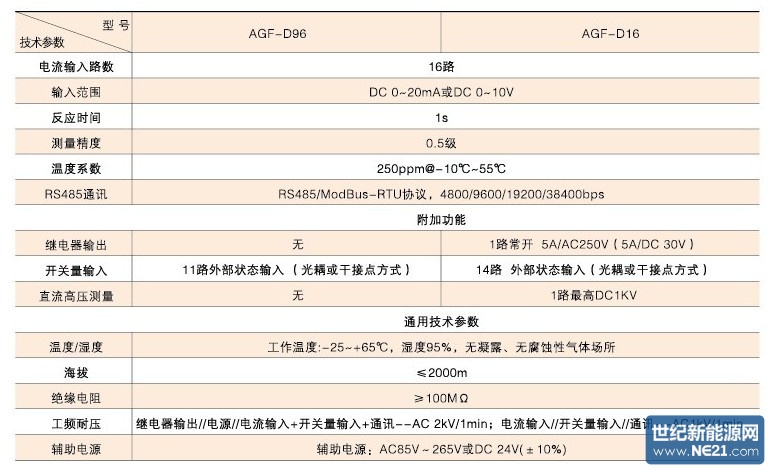

4 技術參數
5 接線方式

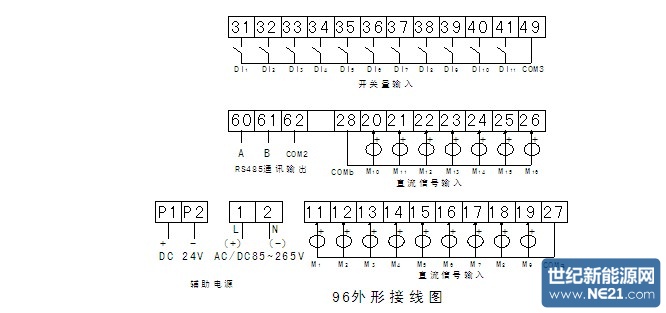

96外形接線圖
注：96外形接線M1至M9的公共端只能在COMa, M10至M16的公共端只能在COMb。
公共端的連線需要在靠近儀表側并接并盡可能短的接在儀表COM口上。

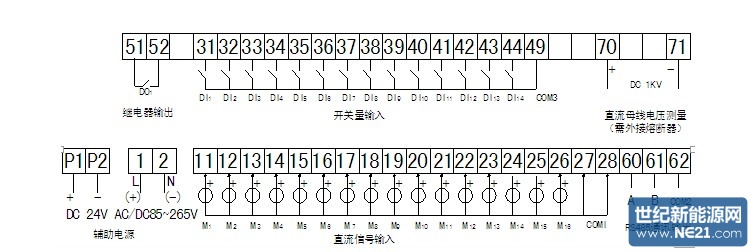

16外形接線圖
注：公共端的連線需要在靠近儀表側并接并盡可能短的接在儀表端子27、28上
4.7.6外形及安裝尺寸(單位：mm)
4.8方案圖
